מחליף חום צינור גלי
הצגת המוצר

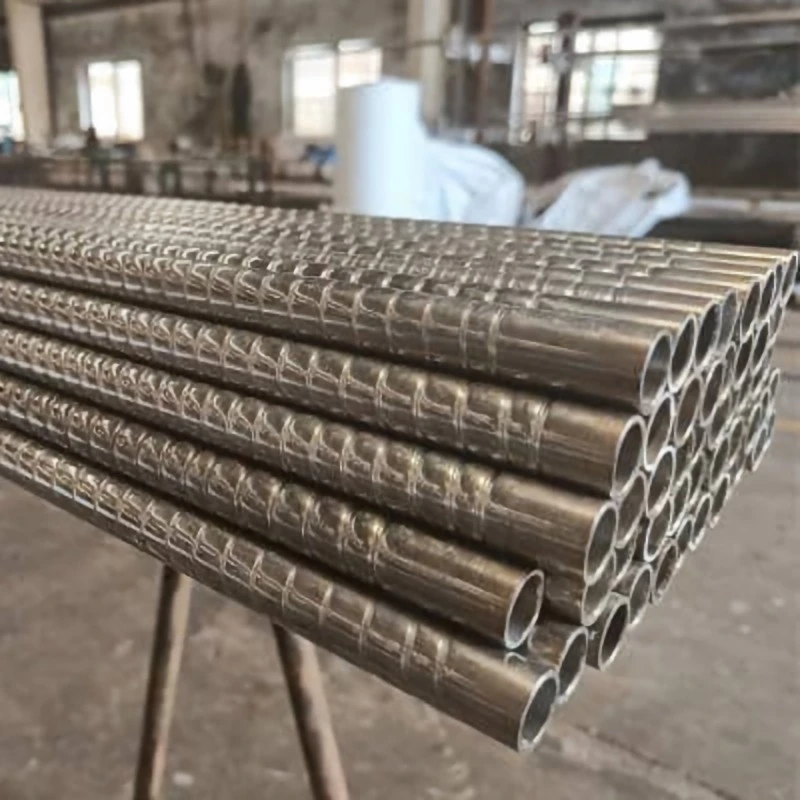

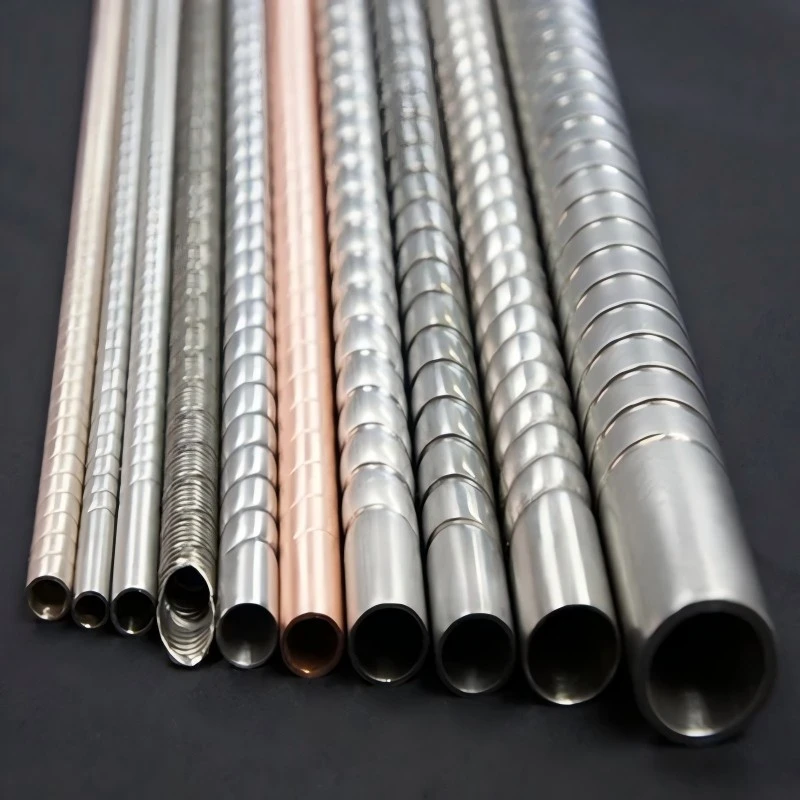

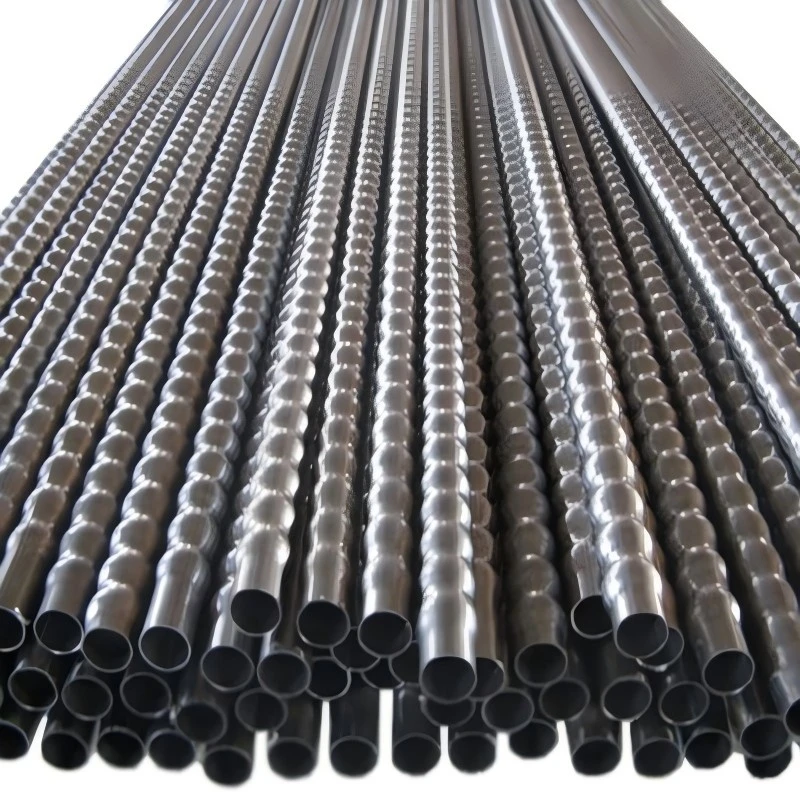

מחליף חום צינור גלי
China Super Tech מספקת פתרונות צינורות נירוסטה לציוד תעשייתי להעברת חום. צינורות מחליף חום גליים כוללים פרופיל בצורת גל שיכול להשפיע על זרימת הנוזל והעברת החום.
אנו תומכים בדיונים מבוססי פרויקטים ובקשות להתאמה אישית. שתף את השרטוט, המידות ותנאי ההפעלה שלך כדי שנוכל לבדוק את הדרישות שלך ולדון באפשרויות מתאימות.
בקש הצעת מחירמהו צינור מחליף חום גלי?
לצינור מחליף חום גלי יש פרופיל בצורת גל חוזר לאורכו. שלא כמו צינור חלק רגיל, יש לו חלקים מוגבהים ושקועים לסירוגין.
צורה זו משנה את הגיאומטריה של הצינור ועלולה להפריע לזרימת הנוזל, ועלולה להשפיע על העברת החום. התוצאה בפועל תלויה בעיצוב הצינור, תכונות הנוזל, קצב הזרימה ותנאי הפעולה של המערכת.
חָשׁוּב:מוצר זה הוא רכיב צינור המשמש בציוד להעברת חום, לא מחליף חום שלם. מידות הצינור וגיאומטריית הגלי חייבים להתאים לתכנון הציוד המיועד.
תכונות עיקריות ושיקולי בחירה
בעת הערכת צינור גלי, קונים צריכים לשקול יותר מאשר חומר הצינור בלבד. גיאומטריה, תנאי הפעלה ותאימות ציוד כולם משפיעים על הבחירה הסופית.
זרימת נוזלים והעברת חום
הפרופיל הגלי יכול לשנות את תנועת הנוזל ולהשפיע על העברת החום. יש להעריך את התאמתו יחד עם ירידה בלחץ ודרישות זרימת המערכת.
גיאומטריה להתאמה לציוד
קוטר הצינור, גובה הגלי והעומק משפיעים על הפרופיל המוגמר. אישור הפרטים הללו מול שרטוט הציוד עוזר להפחית אי התאמה של מפרטים.
חומר לתנאי הפעלה
בחירת החומר צריכה לקחת בחשבון את מדיום העבודה, הטמפרטורה, הלחץ, שיטת הניקוי וסיכוני קורוזיה. יש לאשר את הציון הנדרש לפני ההזמנה.
צינורות מחליף חום גליים בהתאמה אישית
מערכות העברת חום שונות עשויות לדרוש ממדי צינור, פרופילי גלי ותצורות קצה שונות. China Super Tech מספקת שירותי התאמה אישית של צינורות נירוסטה ויכולה לדון בדרישות הפרויקט לפני סיום המפרט.
התאמה אישית מבוססת מפרט
שתף את המידות הנדרשות, דרגת החומר ופרופיל הגלי. אנו יכולים לעיין במפרט המבוקש ולזהות פרטים שיש לאשר.
ציור וסקירת דרישות
שרטוט או מפרט ציוד קיים נותן לשני הצדדים נקודת מוצא ברורה יותר לדיון בגיאומטריה של הצינור, אורך ודרישות התקנה.
חווית צינור נירוסטה
הניסיון שלנו בתעשיית צינורות הנירוסטה תומך בדיונים על דרישות החומר, ממדי המוצר ופרויקטים של צינורות מותאמים אישית.
דרישות הבדיקה נדונו מראש
ספר לנו אילו בדיקות ומסמכים מהותיים הפרויקט שלך דורש. יש לאשר את היקף הבדיקה והתיעוד הזמינים עבור ההזמנה הספציפית.
כדאיות ייצור סופית, חומרים זמינים, סובלנות ואפשרויות בדיקה תלויים בתכנון המבוקש ויש לאשר אותם עבור כל פרויקט.
מחליף חום צינור גלי - מפרט טכני
| מִפרָט | פרטים |
|---|---|
| שם המוצר | מחליף חום צינור גלי |
| דרגת חומר | TP316L / UNS S31603 / SUS316L |
| סוג חומר | Austenitic Cr-Ni-Mo נירוסטה |
| קוטר שורש חיצוני | 16–50 מ"מ |
| קוטר חיצוני של קרסט | 19–62 מ"מ |
| עובי קיר | 0.6–1.2 מ"מ |
| גדלים נפוצים של צינורות | Φ16 × 19 מ"מ; Φ19 × 22/25 מ"מ; Φ20 × 25 מ"מ; Φ22 × 25/28 מ"מ; Φ25 × 30/32 מ"מ; Φ32 × 42 מ"מ; Φ38 × 42/45 מ"מ; Φ40 × 50 מ"מ; Φ48 × 54 מ"מ; Φ50 × 57/62 מ"מ |
| מגרש גלי | 15 / 20 / 25 / 30 / 40 / 45 / 50 מ"מ |
| סובלנות לגובה גלי | ±1.0 מ"מ |
| סובלנות לעומק קרסט | ±0.05 מ"מ |
| משקל יחידה משוער | 0.257–1.892 ק"ג/מ"ר, תלוי במידות ועובי הדופן |
| אורך צינור | מותאם אישית לפי שרטוטים ודרישות הפרויקט |
| אורך טיפול בחום מקסימלי | עד 13 מ' בכפוף ליכולת הציוד |
| תהליך ייצור | יצירת צינורות, ריתוך TIG וגלי |
| שיטת גלי | CNC / גיבוש מבוקר תוכנית |
| טיפול בחום | טיפול בפתרון בהיר |
| גימור פני השטח | משטח בהיר |
| בְּדִיקָה | יש לאשר בהתאם לדרישות ההזמנה |
| תקנים ישימים | יש לאשר בהתאם לעיצוב המוצר ולדרישות ההזמנה |
| יישומים | מחליפי חום, מעבים, מאיידים, ציוד חימום וקירור תעשייתי |
| התאמה אישית | זמין לסקירה בהתבסס על שרטוטים ודרישות טכניות |
כיצד לבחור את דרגת הנירוסטה הנכונה
החומר הנכון עוזר לצינור לעמוד בדרישות הקורוזיה והתפעול של הציוד. ההחלטה צריכה להתבסס על תנאי העבודה בפועל, ולא רק על השם החומרי.
- מדיום עבודה:זהה את הנוזל או הגז המגע עם הצינור.
- טמפרטורה ולחץ:אשר את תנאי ההפעלה הרגילים ואת דרישות התכנון.
- גורמי קורוזיה:קחו בחשבון כלורידים, כימיקלים לניקוי וחומרים אחרים במערכת.
- סטנדרטים ישימים:אשר את דרגת החומר ואת מפרט המוצר הנדרש.
ניתן לשקול ציונים כגון 304/304L או 316/316L במידת הצורך. עם זאת, הבחירה הטובה ביותר תלויה במדיום, בריכוז, בטמפרטורה ובתנאי השירות. אנא אשר את הציון הנדרש ואת הזמינות עם הצוות שלנו.
יישומים אופייניים
בהתאם לתכנון, החומר ותנאי ההפעלה, ניתן לשקול צינורות מחליף חום גליים עבור הציוד והתעשיות הבאות:
- מחליפי חום תעשייתיים
- מעבים ומאיידים
- ציוד חימום וקירור תעשייתי
- ציוד לתהליכים כימיים ופטרוכימיים
- מערכות קירור תעשייתיות
- ציוד בקרה תרמי תעשייתי
יש לבדוק את התאמת היישום מול עיצוב הציוד, מדיום העבודה, הלחץ, הטמפרטורה ודרישות התעשייה הרלוונטיות.
מה לכלול בהצעת המחיר שלך
מתן פרטים טכניים ברורים עוזרים לנו להבין את הפרויקט שלך ולקבוע מה צריך לאשר לפני הצעת המחיר.
פרטי המוצר
- דרגת חומר ותקן
- קוטר הצינור ועובי הדופן
- גובה גלי ועומק, אם צוין
- אורך וכמות הצינור
דרישות הפרויקט
- סוג ויישום ציוד
- מדיום עבודה וטמפרטורה
- דרישות לחץ וזרימה עיצובית
- שרטוטים, בדיקות ומסמכים נדרשים
אם חלק מהפרטים עדיין לא סופיים, שלח תחילה את דרישות הציור או הפרויקט הנוכחי שלך. אנו יכולים לסקור את המידע הזמין ולזהות את הפריטים שעדיין זקוקים לאישור.
שלח את דרישות הפרויקט שלךשאלות נפוצות
האם צינור מחליף חום גלי זהה לצינור מתכת גלי?
לא בהכרח. צינורות מתכת גליים מתוכננים בדרך כלל לחיבורים גמישים, בעוד שצינורות מחליף חום גליים נבחרים לשימוש בציוד להעברת חום. המבנים ודרישות העיצוב שלהם עשויים להיות שונים.
האם צינור גלי תמיד מעביר חום טוב יותר מצינור חלק?
לא. גלי יכול להשפיע על תנועת הנוזלים והעברת החום, אבל התוצאה תלויה בגיאומטריית הצינור ובתנאי הפעולה. יש לשקול גם דרישות ירידה בלחץ ושאיבה.
האם ניתן להתאים צינורות מחליף חום גליים?
ניתן לדון בדרישות מותאמות אישית על סמך החומר המבוקש, מידות, פרופיל גלי ושרטוט. יש לאשר היתכנות ייצור ואפשרויות זמינות עבור הפרויקט הספציפי.
איזה מידע דרוש לבקשת הצעת מחיר?
דרגת חומר, ממדי צינור, דרישות גלי, כמות, יישום ותנאי הפעלה הם נקודות התחלה שימושיות. דף שרטוט או מפרט מועיל כאשר זמין.
דון בדרישות צינור מחליף החום הגלי שלך
התאמת הצינור לציוד שלך מתחילה במפרט הנכון. שתף את השרטוט שלך, דרישות החומר ותנאי ההפעלה שלך עם China Super Tech כדי לדון באפשרויות ההתאמה האישית ובשלבים הבאים עבור שאלתך.
